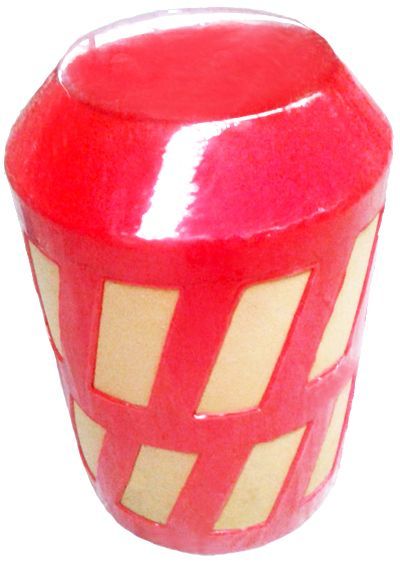

異形涂層清管器
4.2 pig（清管器）在輸油管線清洗中的應用
石油輸送管線在使用一段時間后，會在管壁上會沉積上油垢和積蠟。
石油中的石蠟是含有十六個碳原子以上的烷、烴的混合物，通常采用溶劑溶解的方法去除，由于不同成分的結垢需要使用不同的溶劑溶解，所以在清洗之前需要首先對管壁上沉積的結垢進行認真的化驗分析，以確定使用正確的溶劑。
通常溶解結垢的石蠟，可選用的有機溶劑有汽油、煤油、四氯乙烯、乙二醇、單丁醚等。在用溶劑清洗之后，還應把管道中殘留的溶劑和油分及石蠟加以清除，往往采用加入脫脂劑的方法進行清除，常用的脫脂劑是表面活性劑、乳化劑的水溶液。它們能將油垢和積蠟乳化分散并從管道中去除。最后還應對管線的清潔程度進行檢驗，以上是通常輸油管線清洗的主要方法和步驟。
當使用pig（清管器）清洗輸油管線時，應采用多層清洗的方法。用清管器清理耗費的有機溶劑數量要比采用閉路循環清洗時少得多。而且使清洗時排出的水基清洗的廢液量也大大減少。具體方法是在溶劑溶解油垢的兩個Pig（清管器）之間加入合適的有機溶劑，并選用能耐這種溶荊的pig（清管器）。當Pig（清管器）在管道中前進時夾帶在其中的溶劑就會將油污溶解，并在Pig（清管器）的作用下被清除出管道，將整個Pig（清管器）清洗分成幾段，分別在兩個Pig（清管器）之間填裝有機溶劑、脫脂劑或清洗用水，使溶解、清洗和干燥。在管線中連續進行整個Pig（清管器）清洗過程是:
溶劑清洗一脫脂清洗一清水漂洗。其中脫脂清洗是在溶劑清洗完畢之后，用脫脂劑對管壁上殘留的油脂進行清除的工序。目前使用的脫脂清洗劑的化學成分，大多是以表面活性劑為主要成分的水基清洗劑。如以聚氧乙烯、聚氧丙烯共聚型的非離子表面活性劑為主要成分的水溶液，為了不對水質造成污染使用的脫脂劑要求一定不能含烷基汞等有毒成分。
在對輸油管線進行清蠟時，日本使用的是特殊的烴類溶劑，其主要成分是芳香烴，具有對石蠟溶解性能好、閃點高、不易燃，在操作上比較安全的特點。
采用Pig（清管器）清洗時，溶劑清洗的終點，通常是根據流出溶劑的顏色的深淺和分析溶劑中的總含油垢量，流出的溶劑含油垢越少，其顏色越接近清洗前溶劑的顏色。在以空氣為推動Pig（清管器）前進的動力時，在溶劑中應加入防靜電劑，并在溶劑前后的Pig（清管器）之間注入清水做為夾層，以防止由于靜電產生的危害。
